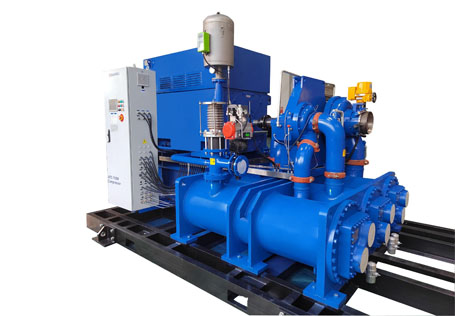

Hanbell ATC系列：
无油离心式空气压缩机
主要参数：
功率段：300～4500 kW
排气量：70～900 m?/min
工作压力：3.5~25 bar
1.外观美观大方、整机噪音低、重量轻。。。。。。。
2.自主研发机体 ，，，，，AGMA13级齿轮 ，，，，，确保了齿轮啮合和传动的高效可靠。。。。。。。
3.进气系统采用高效过滤器 ，，，，，过滤精度达到1um。。。。。。。
4.管壳式冷却器 ，，，，，水走管程 ，，，，，气走壳程； ；；；；；；内表面防腐处理 ，，，，，具有高传热效率和高耐腐蚀性 ，，，，，冷却器芯可以互换 ，，，，，便于清洗。。。。。。。
5.离心机专用润滑油 ，，，，，确保齿轮润滑； ；；；；；；在线可切换过滤器 ，，，，，可不停� ；；；；；；还似�。。。。。。。
6.采用进口进气导叶阀 ，，，，，可以提供更宽的调节范围 ，，，，，响应速度快和控制精度高 ，，，，，开度信号和实际开度偏差小 ，，，，，气流扰动小 ，，，，，调节稳定。。。。。。。
7.高效油雾风机：有效防止润滑油氧化 ，，，，，电动控制、便于检测 ，，，，，处理精度0.3μm。。。。。。。
8.西门子可编程控制器 ，，，，，可实时检测、控制并保� ；；；；；；せ槲榷ǹ煽康脑诵� ，，，，，支持远程DCS ，，，，，RS485控制。。。。。。。
9.电气控制采用品牌电气元件 ，，，，，配置耀彩网物联网 ，，，，，支持电脑或手机APP ，，，，，实现对空压机系统远程实时监控 ，，，，，轻松实现运行数据查询,故障预警 ，，，，，历史信息存储等功能 ，，，，，全面掌握空压机系统的运行状况 ，，，，，为您的空压机系统保驾护航。。。。。。。
技术参数表 | |||||||
| 系列 (Size) | 排气压力 (bar) | 电机功率 (kW) | 容积流量 (m3/min) | 外形尺寸 | 机距净量 (kg) | ||
| L(mm) | w(mm) | H(mm) | |||||
| ATC5400 | 3.5-10 | 300-500 | 70-90 | 3355 | 1870 | 2605 | 9500 |
| ATC7200 | 3.5-10 | 450-630 | 100-120 | 3355 | 1870 | 2605 | 11500 |
| ATC10000 | 3.5-12 | 500-1000 | 120-180 | 3800 | 1950 | 2650 | 12500 |
| ATC15000 | 3.5-16 | 800-1400 | 180-250 | 4200 | 2100 | 2650 | 13500 |
| ATC18000 | 3.5-16 | 1120-1600 | 250-300 | 4500 | 2300 | 2750 | 17800 |
| ATC21600 | 3.5-16 | 1250-2000 | 300-360 | 4600 | 2300 | 2750 | 19500 |
| ATC27600 | 3.5-16 | 1400-2500 | 350-460 | 5500 | 2650 | 2860 | 22100 |
| ATC33000 | 3.5-25 | 1800-3150 | 430-550 | 7100 | 3750 | 3280 | 37500 |
| ATC54000 | 3.5-25 | 2000-4500 | 530-900 | 8230 | 3350 | 3380 | 42500 |
1.标准电压：380V ，，，，，6kV ，，，，，10kV三相 ，，，，，50HZ。。。。。。。 2.本公司持有所有规范之设计修改权利 ，，，，，最终规格依机器实体为基准。。。。。。。 | |||||||
