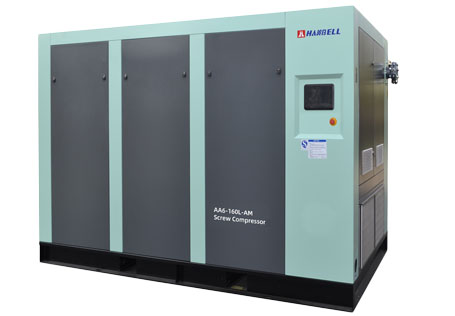

Hanbell D系列双段螺杆式空气压缩机

Hanbell D系列双段螺杆式空气压缩机：

    双段工频压缩机组系列

    双段永磁变频压缩机组系列


主要参数：


输出功率：37～355kW


风量：7.9～72.7m3/min


工作压力：0.8~1.3MPa


产品特点
双段工频压缩机组系列 规格参数
双段永磁变频压缩机组系列 规格参数
产品样本和技术手册

1.外观美观大方、整机噪音低，，，，，，超一级能效。。。。。


2.采用耀彩网自主研发AB系列双级压缩机体，，，，，，直联传动、搭载高效品牌电机、转速低、效率高，，，，，，可靠性高。。。。。


3.进气系统采用高效过滤器，，，，，，旋风分离+纳米涂层精密过滤，，，，，，过滤精度达到1um。。。。。


4.离心风机冷却系统，，，，，，独特“品”字型冷却器设计风格，，，，，，支持变频风机冷却和进风滤网配置，，，，，，使空压机使用更节能，，，，，，可靠性更高，，，，，，方便维护。。。。。


5.气管路采用钢管+挠性接头、油管路采用O型圈+平面密封结构设计，，，，，，有效防止管路震动和泄露，，，，，，永远免维护，，，，，，解决用户后顾之忧。。。。。


6.超大油气分离系统，，，，，，旋转臂结构，，，，，，充分的人性化设计。。。。。


7.电气控制采用品牌电气元件，，，，，，配置耀彩网物联网，，，，，，支持电脑或手机APP，，，，，，实现对空压机系统远程实时监控，，，，，，轻松实现运行数据查询,故障预警，，，，，，历史信息存储等功能，，，，，，全面掌握空压机系统的运行状况，，，，，，为您的空压机系统保驾护航。。。。。


8.支持公司专用集控控制系统，，，，，，智能系统通过探知空压站系统的细微用气变化，，，，，，保持空压机始终在稳定运行状态，，，，，，获得很好的节能体验。。。。。


9.支持内置热回收系统，，，，，，为用户提供生活用热水等。。。。。


技术参数表


型号
（Model）		电机功率
（kW）		排气压力
（bar）		容积流量
（m?/min）		出口尺寸
（inch）		机组净重
（kg）		外形尺寸
（L*W*H）mm
AA6-37A-D3787.9 G217501900*1500*1600
106.1
135.8
AA6-45A-D4589.6 G218501900*1500*1600
109.5
136.0
AA6-55A-D55812.5 DN5023902500*1600*1700
109.8
137.7
AA6-75A-D75816.5 DN5024302500*1600*1700
1012.3
1312.1
AA6-90A-D90820.1 DN8033502980*1850*2020
1016.0
1312.1
AA6-110A-D110823.7 DN8037302980*1850*2020
1018.6
1315.8
AA6-132A-D132828.2 DN10047803280*1880*2120
1022.4
1319.5
AA6-160A-D160832.8 DN10050203280*1880*2120
1027.3
1322.1
AA6-185A-D185839.1 DN10052003450*2000*2150
1033.5
1328.0
AA6-200A-D200842.7 DN10055903450*2000*2150
1037.0
1333.0
AA6-220A-D220847.8 DN12564003500*2100*2150
1041.6
1336.4
AA6-250A-D250854.3 DN12573503500*2100*2150
1047.4
1341.1
AA6-280A-D280857.3 DN12576003500*2100*2150
1052.3
1346.6
AA6-315A-D315864.4 DN12585004500*2150*2250
1056.7
1351.6
AA6-355A-D355872.7 DN12590004500*2150*2250
1063.7
1355.9

1.上述技术参数依据ISO1217，，，，，，吸气温度：20℃；；；；；；；；相对湿度：60%；；；；；；；；吸气压力：0.1MPa。。。。。

2.除标准电压为380V，，，，，，三相，，，，，，50HZ，，，，，，若有需求其他规格，，，，，，请接洽耀彩网销售人员。。。。。

3.以上备有水冷机组，，，，，，若有需求请接洽耀彩网销售人员。。。。。

4.若有其他功率机型之需求，，，，，，请接洽耀彩网销售人员。。。。。

5.本公司持有所有规范之设计修改权利，，，，，，最终参数以实际为准。。。。。


技术参数表


型号
（Model）		电机功率
（kW）		排气压力
（bar）		容积流量
（m?/min）		出口尺寸
（inch）		机组净重
（kg）		外形尺寸
（L*W*H）mm
AA6-37A-D-AM3784.7~7.9G214501300*1200*1650
103.7~6.1
133.5~5.8
AA6-45A-D-AM4585.7~9.6G215001300*1200*1650
105.7~9.5
133.6~6.0
AA6-55A-D-AM5587.5~12.5DN5023002500*1600*1700
105.9~9.8
134.6~7.7
AA6-75A-D-AM7589.9~16.5DN5023502500*1600*1700
107.4~12.3
137.2~12.1
AA6-90A-D-AM90812.0~20.1DN8032002980*1850*2020
109.6~16.0
137.2~12.1
AA6-110A-D-AM110814.2~23.7DN8033602980*1850*2020
1011.2~18.6
139.5~15.8
AA6-132A-D-AM132816.9~28.2DN10045803280*1880*2120
1013.4~22.4
1311.7~19.5
AA6-160A-D-AM160819.7~32.8DN10047103280*1880*2120
1016.4~27.3
1313.2~22.1
AA6-185A-D-AM185823.5~39.1DN10051503450*2000*2150
1020.1~33.5
1316.8~28.0
AA6-200A-D-AM200825.6~42.7DN10054603450*2000*2150
1022.2~37.0
1319.8~33.0
AA6-220A-D-AM220828.7~47.8DN12566503800*2100*2150
1024.9~41.6
1321.9~36.4
AA6-250A-D-AM250832.6~54.3DN12564503800*2100*2150
1028.4~47.4
1324.6~41.1
AA6-280A-D-AM280834.4~57.3DN12572003800*2100*2150
1031.4~52.3
1328.0~46.6
AA6-315A-D-AM315838.6~64.4DN12584504500*2150*2250
1034.0~56.7
1331.0~51.6
AA6-355A-D-AM355843.6~72.7DN12589504500*2150*2250
1038.2~63.7
1333.5~55.9

1.上述技术参数依据ISO1217，，，，，，吸气温度：20℃；；；；；；；；相对湿度：60%；；；；；；；；吸气压力：0.1MPa。。。。。

2.除标准电压为380V，，，，，，三相，，，，，，50HZ，，，，，，若有需求其他规格，，，，，，请接洽耀彩网销售人员。。。。。

3.以上备有水冷机组，，，，，，若有需求请接洽耀彩网销售人员。。。。。

4.若有其他功率机型之需求，，，，，，请接洽耀彩网销售人员。。。。。

5.本公司持有所有规范之设计修改权利，，，，，，最终参数以实际为准。。。。。
